Este artículo es solo la base del mango de carga, también debes comprar una pieza final aquí o imprimir la tuya propia usando las especificaciones a continuación.
¿Combinas tu propio diseño de mango de carga personalizado con un SSB para obtener la mejor conversión personalizada de francotirador KC-02?
Personalice su propio mango de carga KC-02 utilizando esta base universal mecanizada con precisión para garantizar la compatibilidad con todos nuestros productos y mantener la resistencia de esta pieza crítica.
¡El identificador personalizado termina aquí!

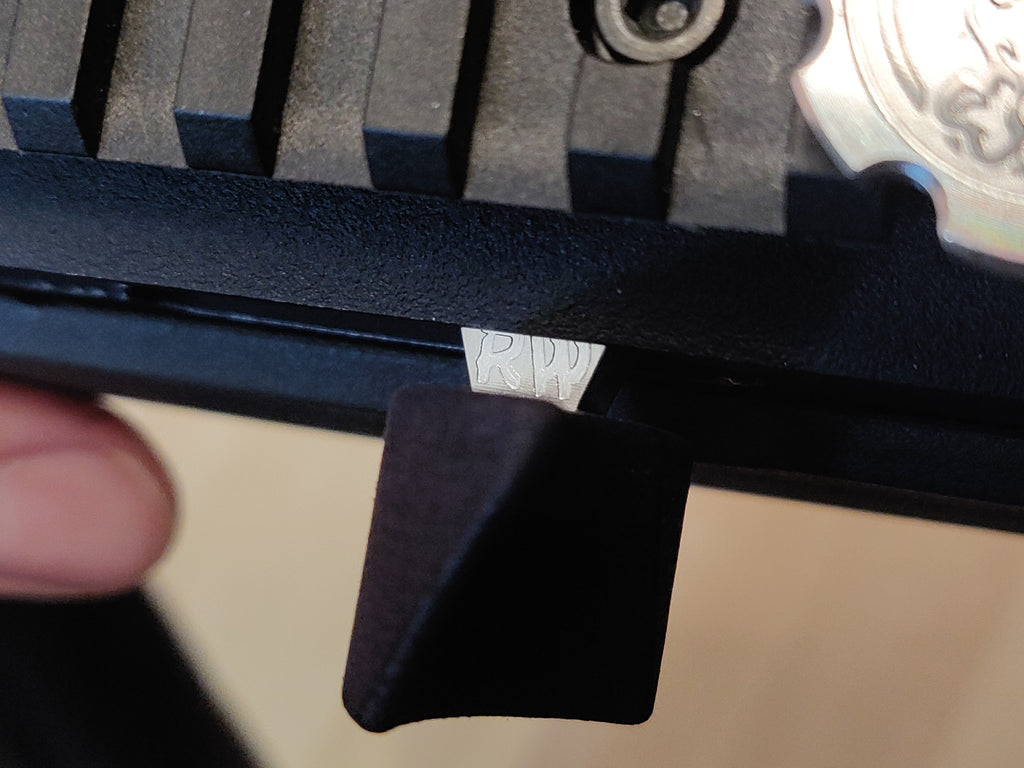

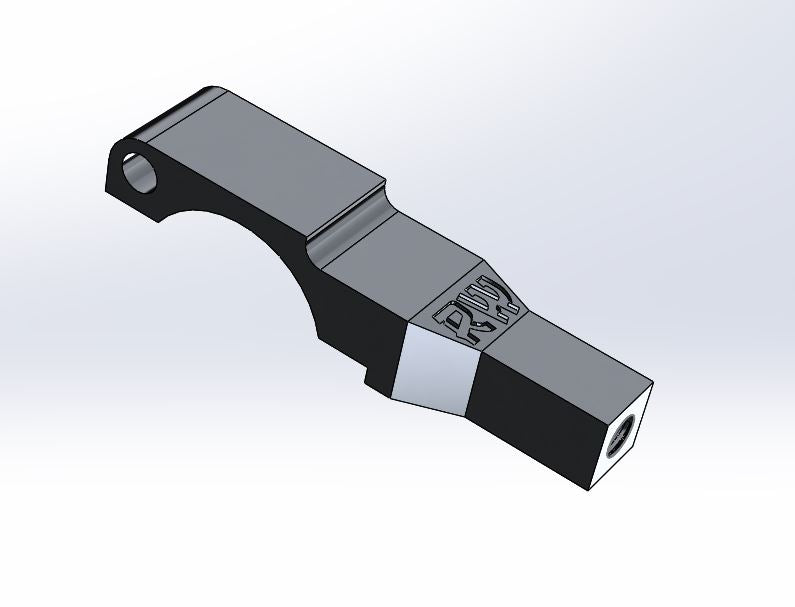

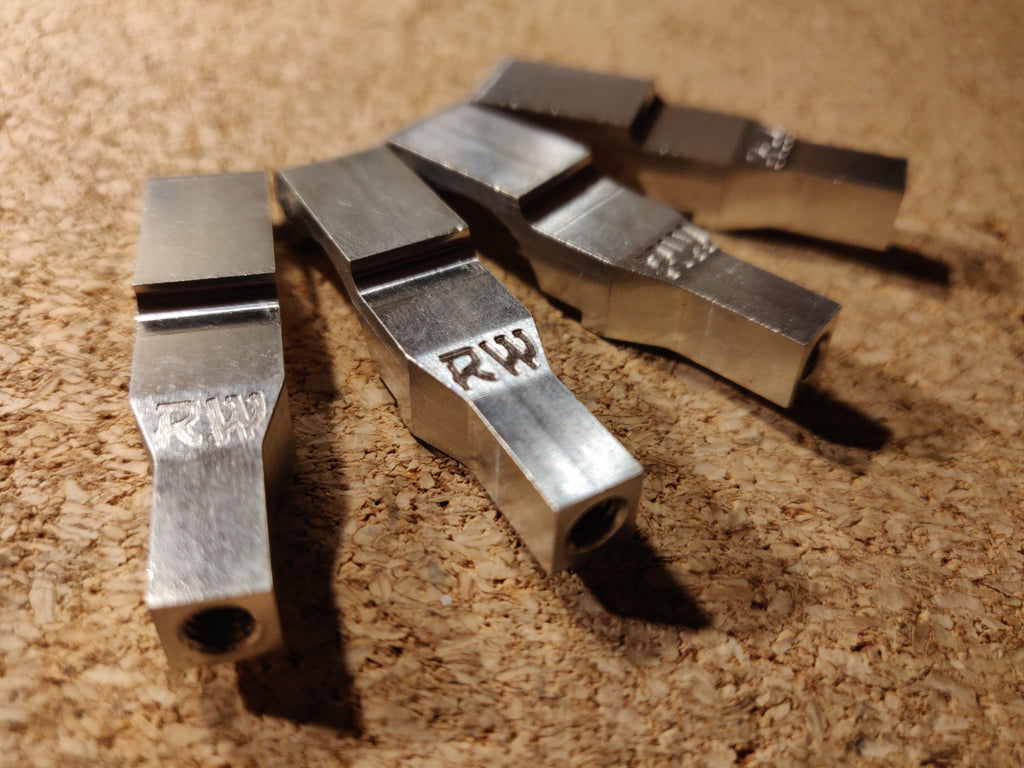

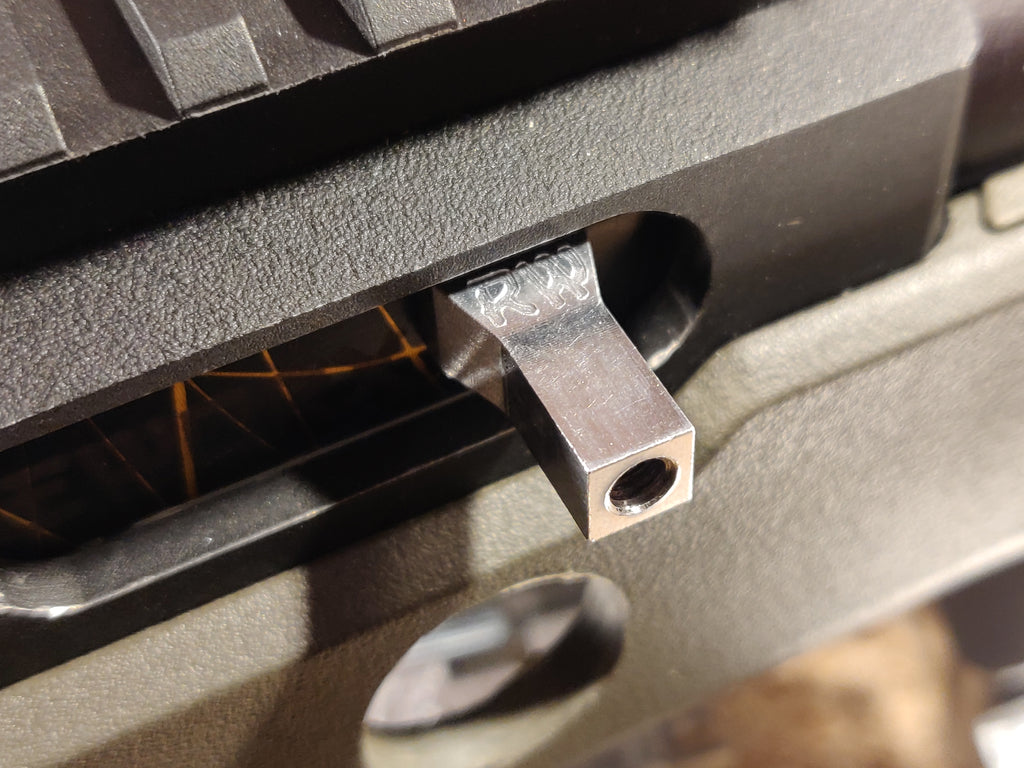

La sección del extremo cuadrado mide 6 mm x 6 mm y 10 mm de largo, con un orificio roscado M4 de 15 mm de profundidad. Recomendamos utilizar un cuadrado de 6,1 mm x 6,1 mm para cualquier extremo de mango que diseñe, para garantizar que encajen en la base. Puede utilizar la longitud completa de 10 mm sin que entre en contacto con el receptor.
¡También se adapta a cualquier casquillo de herramienta de 1/4", como el esquivo de 10 mm!

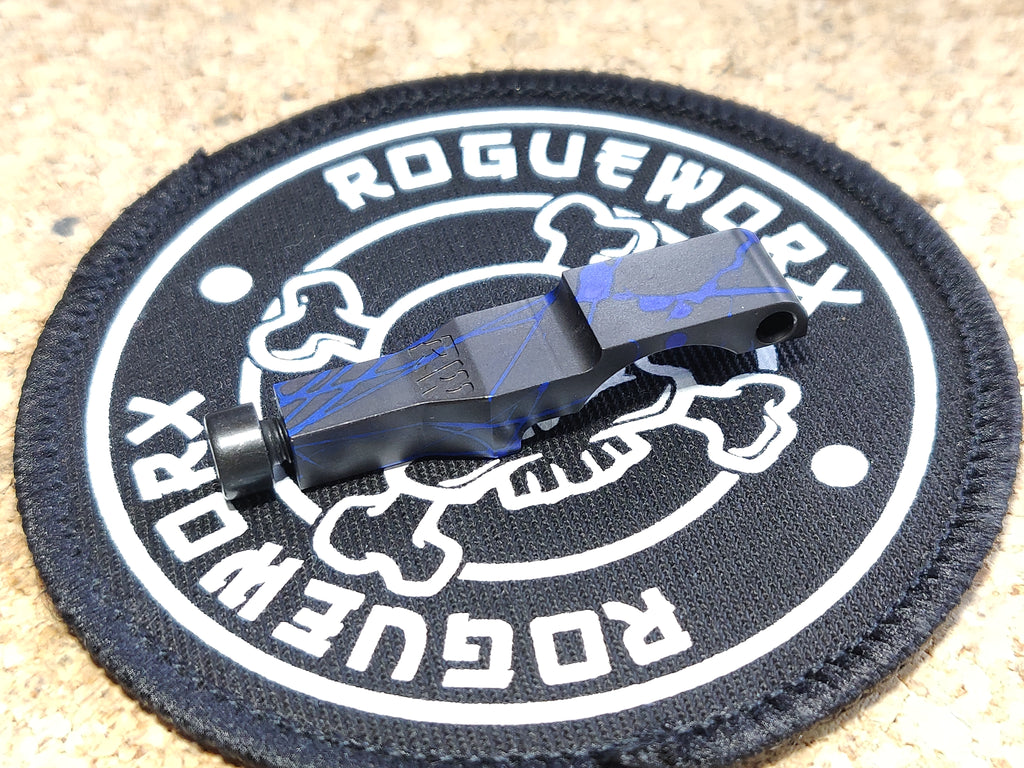

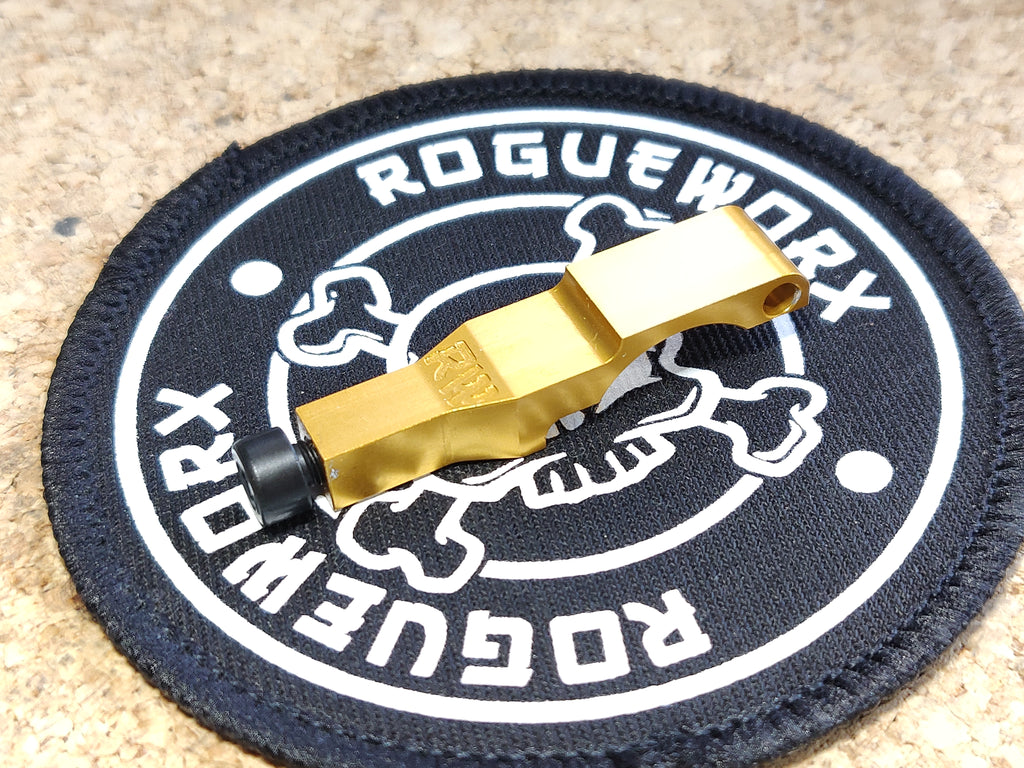

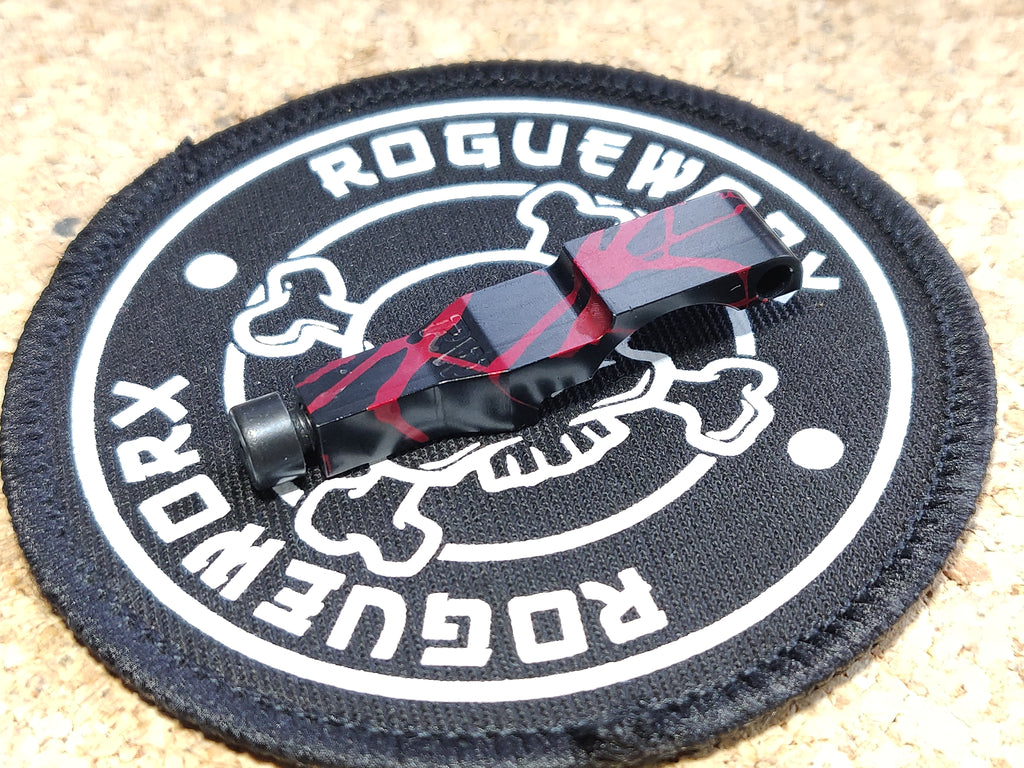

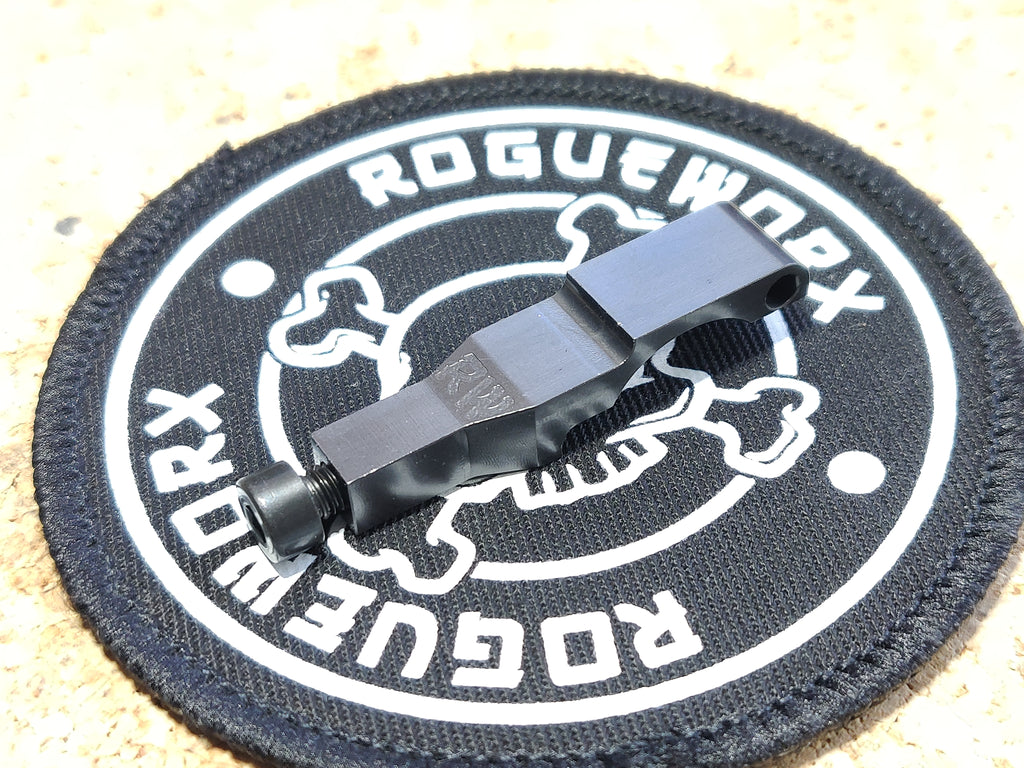

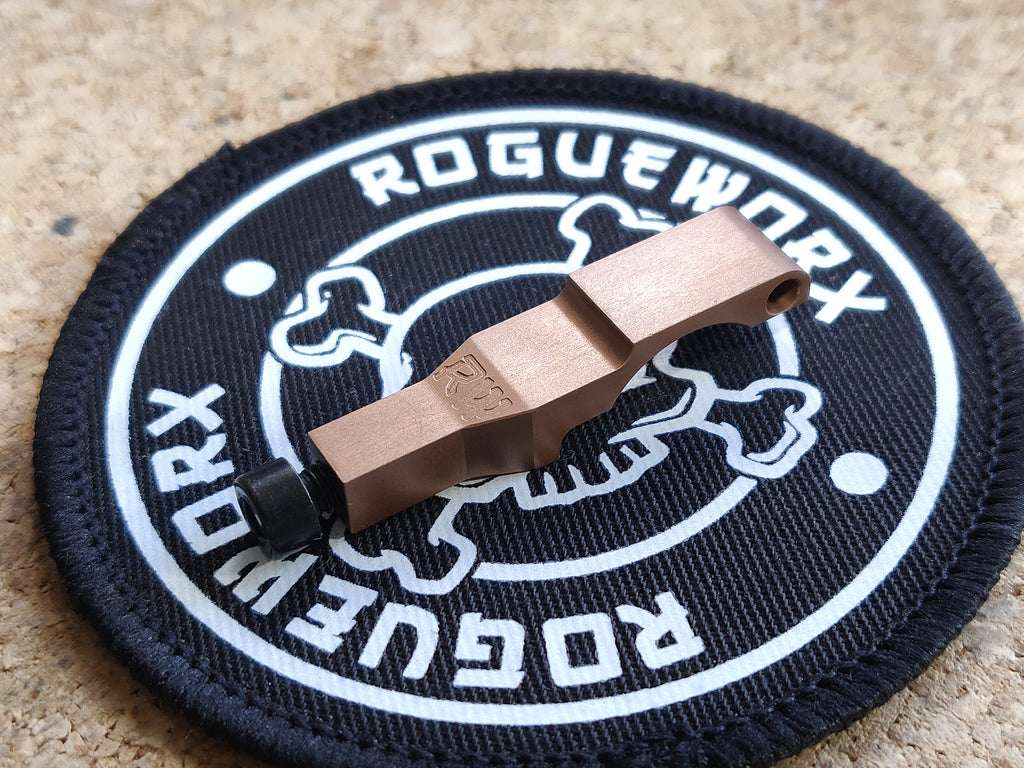

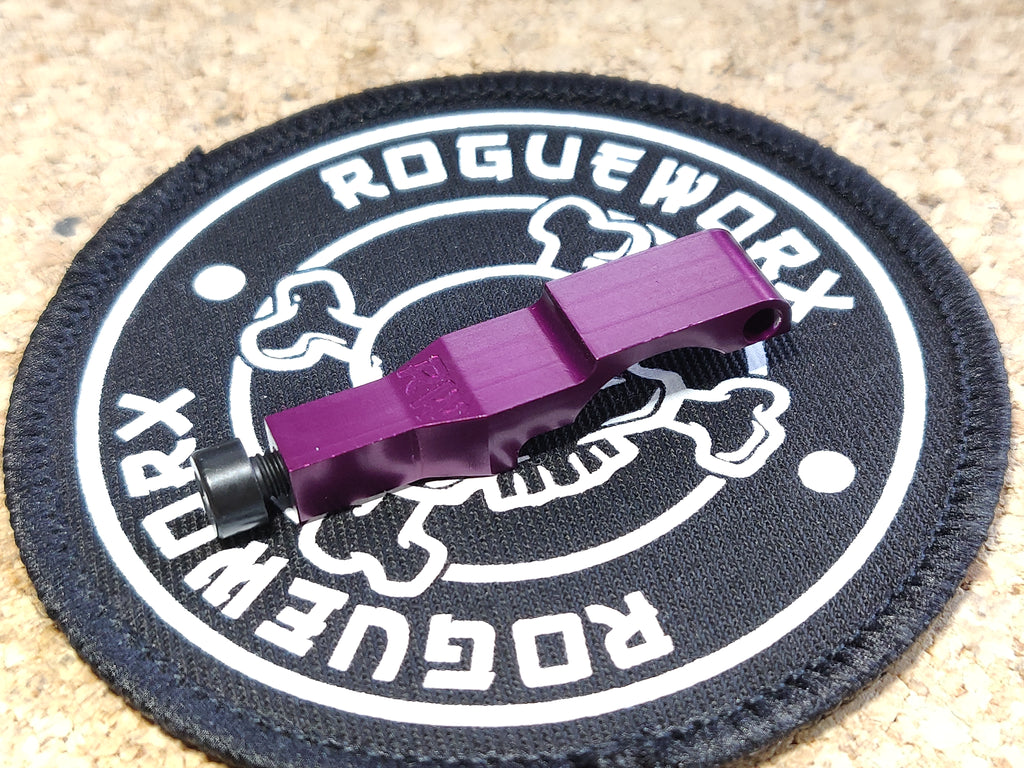

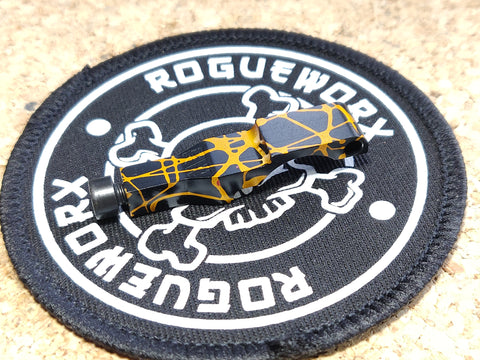

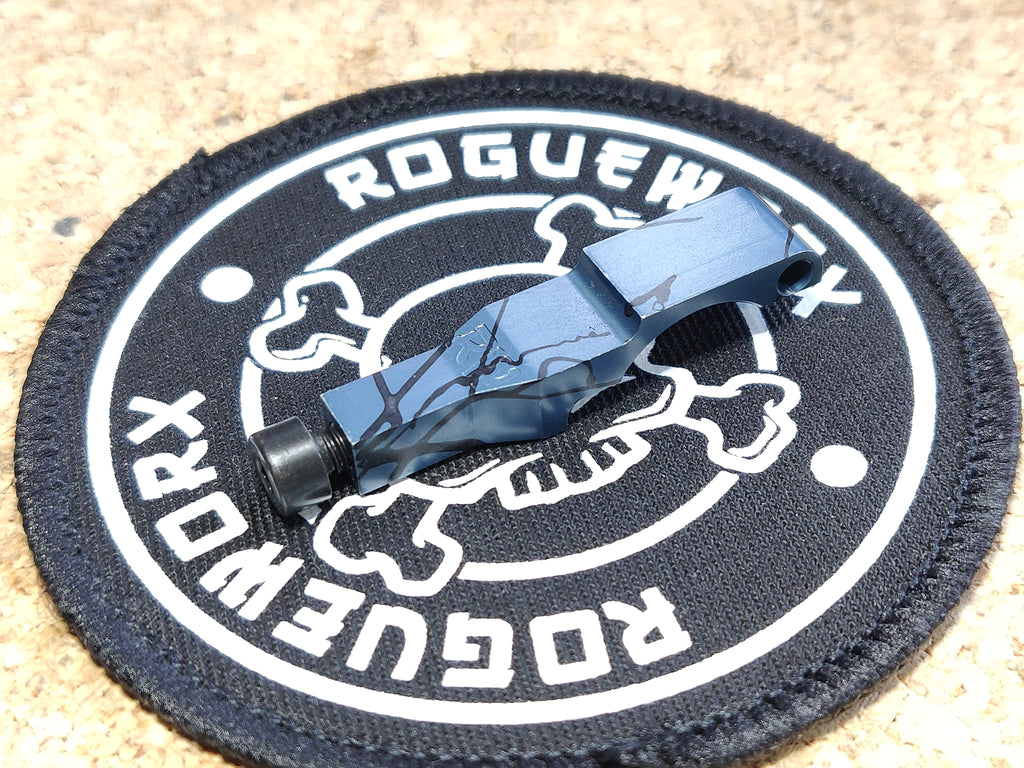

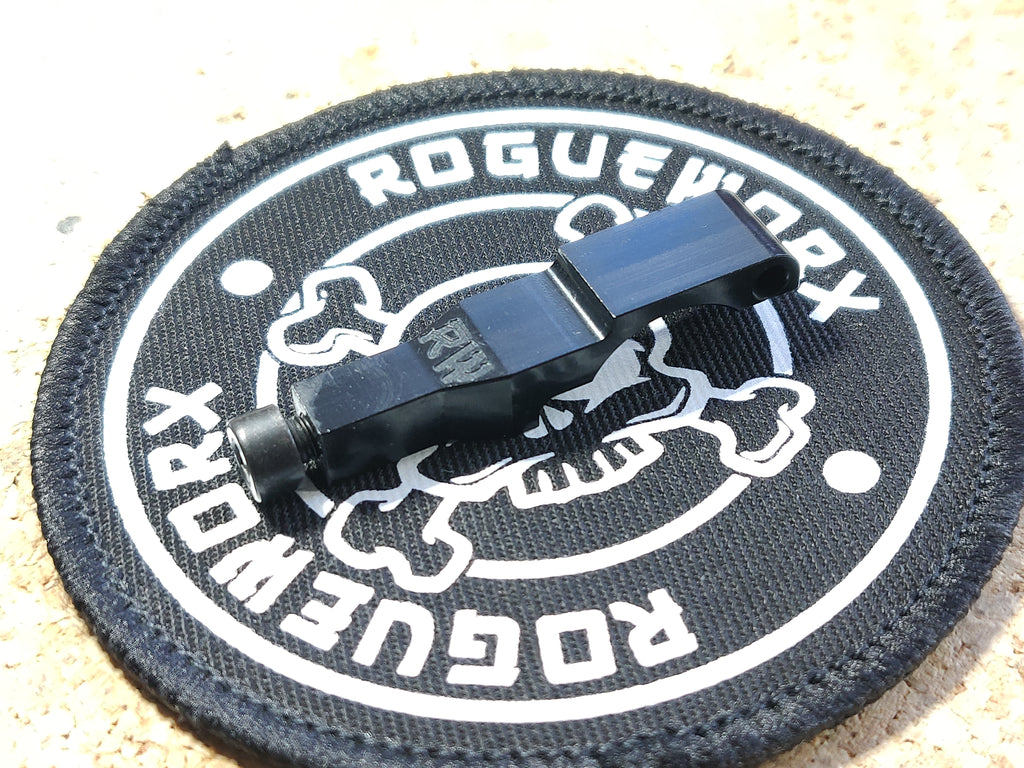

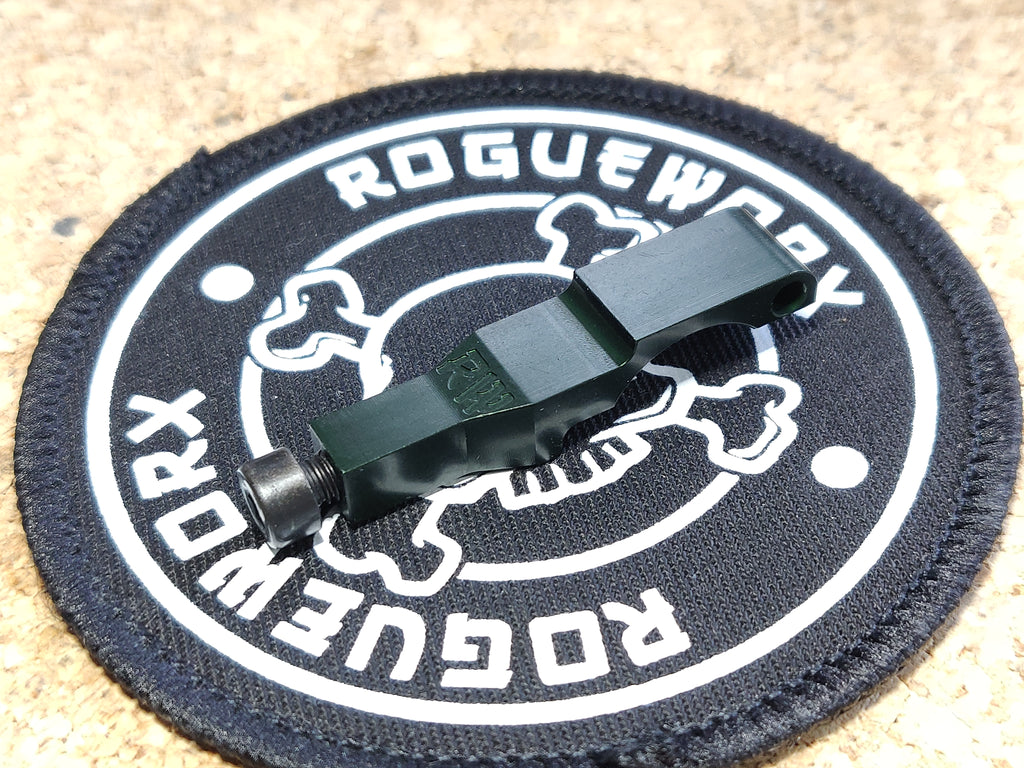

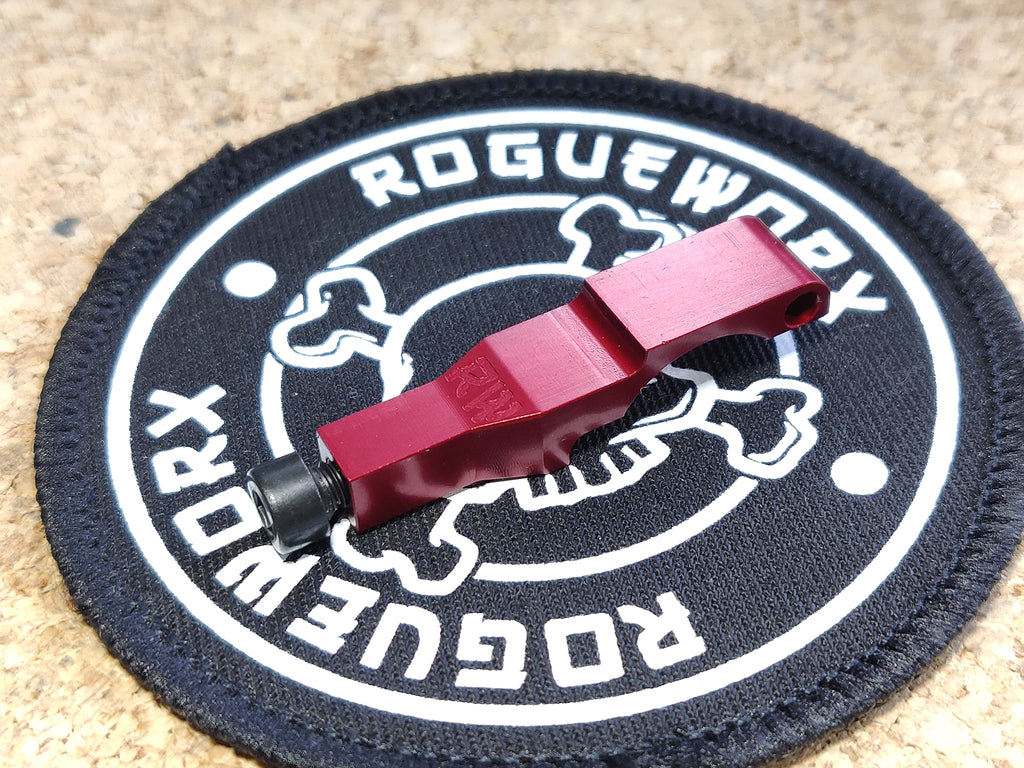

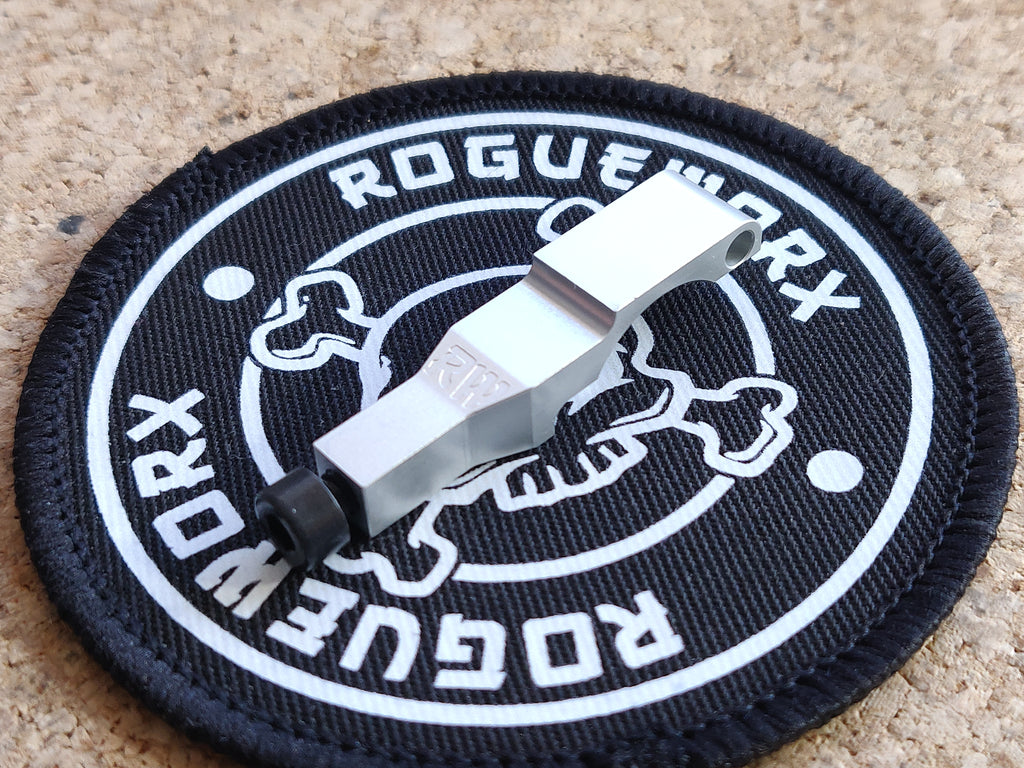

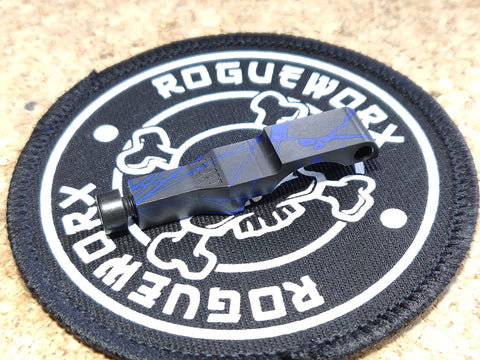

La base se fabricará en aluminio anodizado 6061, disponible en nuestra gama habitual de colores.
El mango viene con un tornillo hexagonal M4 negro de 12 mm, así que use un orificio de 4,5 mm a través de los extremos del mango para despejar las roscas del tornillo. La cabeza del tornillo hexagonal tiene 7 mm de diámetro y 4 mm de profundidad, si desea empotrar el tornillo en su diseño.
¡Imprime en 3D o fabrica tu propio estilo de mango de carga como quieras! ¡La idea más creativa gana! ¡Empiece a utilizar Tinkercad en línea, gratis, hoy! Tinkercad
¡Entonces haz que tu idea se produzca en una gran variedad de materiales exóticos con Shapeways! Comparte tus diseños con la comunidad, ¿tal vez te conviertas en el nuevo FAVORITO DE LA COMUNIDAD?
¡NOVRITSCH SSQ-22 es compatible por sí solo!
Una pequeña diferencia en la profundidad de la ranura del mango de carga en el portador del cerrojo del SSQ-22 significa que nuestras manijas de carga no quedarán planas en el portador del cerrojo Novritsch, pero encajarán perfectamente si cambia a cualquiera de nuestros portacerrojos RogueWorx al mismo tiempo, como el V14 o el Heavyweight.
